ATU mit PIC

Andreas, DL4JAL beschreibt einen PIC-gesteuerten Antennentuner.

Der Beitrag wurde von Andreas zu Verfügung gestellt, und nur geringfügig nachbearbeitet.
Die Unterlagen (2,9 MB) zu diesem Beitrag enthalten eine Dokumentation als
PDF-Datei sowie die Schaltpläne im Eagle-Format.

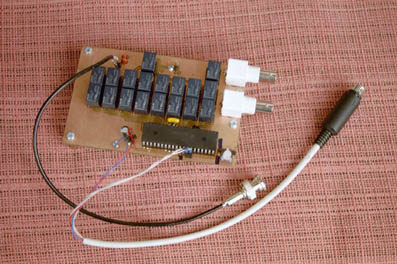

Hier ist der Tuner mit PIC ohne Gehäuse zu sehen. Anschlußkabel mit
der Farbe weis ist die Verbindung zum TRX. (+,-, und Daten)

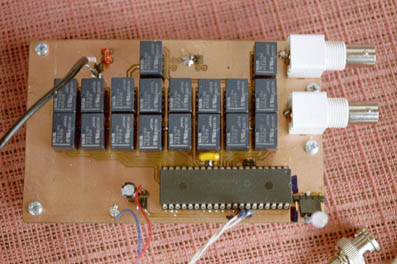

Hier noch einmal die Draufsicht.

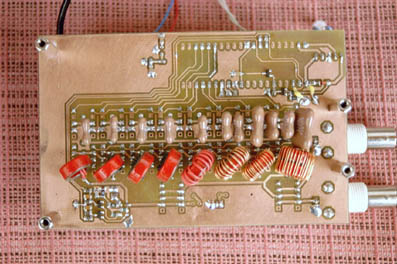

Von unten sind die Induktivitäten und Kapazitäten zu sehen, direkt auf die
Relaisanschlüsse gelötet.

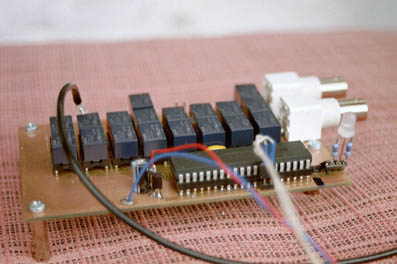

Noch einmal eine seitliche Ansicht.
