AD 831 Anwendungen

Ein Beitrag von Andreas, DL4JAL zum Einsatz des AD831 in Amateurfunkgeräten.

Der Beitrag wurde von Andreas bereits in HTML zu Verfügung gestellt,
und nur geringfügig nachbearbeitet. Die Unterlagen (2,2MB) zu diesem Beitrag
enthalten eine Dokumentation als PDF-Datei sowie die Schaltpläne im Eagle-Format.

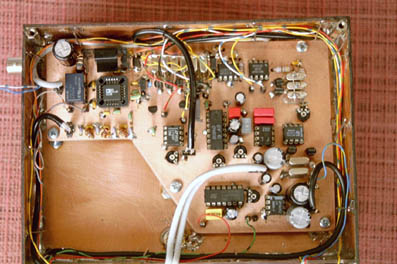

Hier die Ansicht meines neuen QRP TRX Rosi.
Zu sehen ist der Empfänger mit dem AD831 oben links.

Hier sieht man links den Hauptrechner mit der Frontplatte und rechts
ist der Rechner für die S-Meteranzeige/Power.

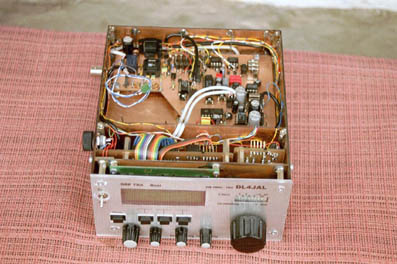

Die Ansicht des ganzen TRX von oben.

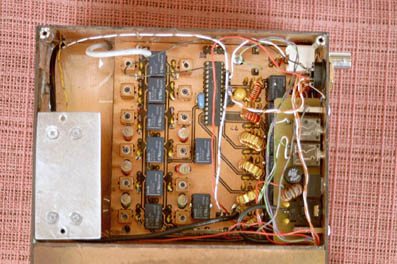

Die Ansicht des TRX von unten. Ganz links unter dem Alublech ist die Endstufe
von Helmut (DL2AVH). Anschließend die Bandfilter mit den bistabilen Relais.
Recht sieht man die Anschlußbuchsen und darunter die Tiefpässe mit Relaisum-
schaltung.

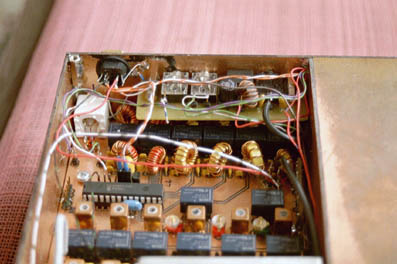

Noch einmal die Ansicht von unten.

Stand: 26.12.2003
